“活细胞结构与功能成像等线站工程”用户波荡器束线及活细胞成像束线通过工艺测试

2021524日至25日,重大科技基础设施——“活细胞结构与功能成像等线站工程”继5月初实现2nm自由电子激光放大出光之后,完成并通过了用户波荡器束线及活细胞成像束线的工艺测试。测试专家组由来自中国科学院近代物理研究所、中国科学技术大学、上海交通大学、中国科学院高能物理研究所、中国科学院大连化学物理研究所的8名专家组成,夏佳文院士任组长。

专家组详细审核了测试内容、测试方法和测试大纲,听取了项目研制报告和自测报告,并进行了现场测试。测试结果表明:用户波荡器束线输出自由电子激光性能已达到并优于验收指标与设计指标,自由电子激光波长为1.97 nm,脉冲长度为360 fs,最大峰值功率为342.0 MW,平均峰值功率为202.6 MW;活细胞成像束线X射线在线能谱仪达到验收指标,其分辨率不低于1.22×103@624.7eV

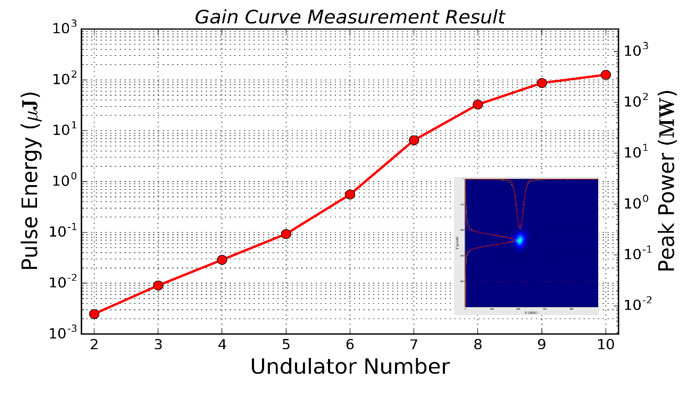

自由电子激光增益曲线及光斑

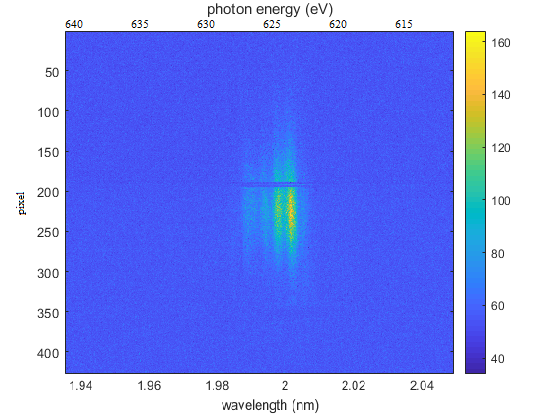

X射线在线能谱仪测到的光谱

活细胞结构与功能成像等线站工程”是我国首台X射线自由电子激光用户装置——上海软X射线自由电子激光装置(简称SXFEL)的重要组成部分。“该线站工程的项目法人单位是上海科技大学,共建单位是中科院上海应用物理研究所,目标是建成波长完全覆盖水窗波段(2.3nm-4.4nm)的高亮度软X射相干光源并为首批2个实验站供光。本次完成工艺测试的两个单元分别是用户波荡器束线(一台工作于自放大自发辐射模式的自由电子激光放大器,包括了10台短周期小间隙真空内波荡器,可产生2nm—10nm范围的高亮度自由电子激光)和活细胞成像束线(一条光束线,实现自由电子激光的诊断与传输),建设和调试任务由上海应用物理研究所、上海高等研究院承担。用户波荡器束线及活细胞成像束线顺利通过工艺测试,为装置运行与应用研究奠定了坚实的基础。

现场测试
